Esta guía es para propietarios y contratistas que intentan determinar qué pulverizador Graco Ultra se adapta a sus trabajos. Cubre los pulverizadores airless portátiles Ultra, el Ultra QuickShot II y el Ultra 490 XT, que es el modelo de esta gama diseñado para habitaciones y casas completas.
Encontrará una tabla comparativa de especificaciones de Graco, pasos para la configuración y limpieza, consejos y piezas de la bomba, además de qué hacer con un pulverizador durante un invierno canadiense. Las especificaciones provienen de los manuales y páginas de productos de Graco.
¿Qué pulverizador Graco Ultra se adapta a su trabajo?
Comience con el tamaño del trabajo. Los modelos portátiles y el QuickShot II son pequeños, ligeros y de rápida configuración. Son adecuados para armarios, puertas, molduras, muebles y habitaciones pequeñas. El Ultra 490 XT es un pulverizador con soporte que cuenta con manguera y pistola. Es apto para paredes, techos y trabajos repetitivos.
Graco enumera estas presiones y límites de boquilla para cada modelo. Las tasas de flujo de los modelos portátiles no son publicadas por Graco, por lo que se marcan como tales.
| Modelo | Alimentación | Presión máx. | Boquilla máx. | Flujo | Peso | Uso indicado por Graco |
|---|---|---|---|---|---|---|
| Ultra con cable 17M359 | 120 V CA, 15 A, cable de 18 pulg. | 2,000 psi | 0.016 pulg. | No publicado | 5 lb | Proyectos pequeños de interior, exterior y especiales |
| Ultra inalámbrico 17M363 | 20V DEWALT MAX, 2 Ah | 2,000 psi | 0.016 pulg. | No publicado | 5 lb | Pequeños trabajos arquitectónicos, acabados interiores y exteriores |
| UltraMAX inalámbrico 17M367 | 20V DEWALT MAX, 2 Ah, dos baterías | 2,000 psi | 0.016 pulg. | No publicado | 5 lb | Recubrimientos arquitectónicos a base de agua, solvente e inflamables |

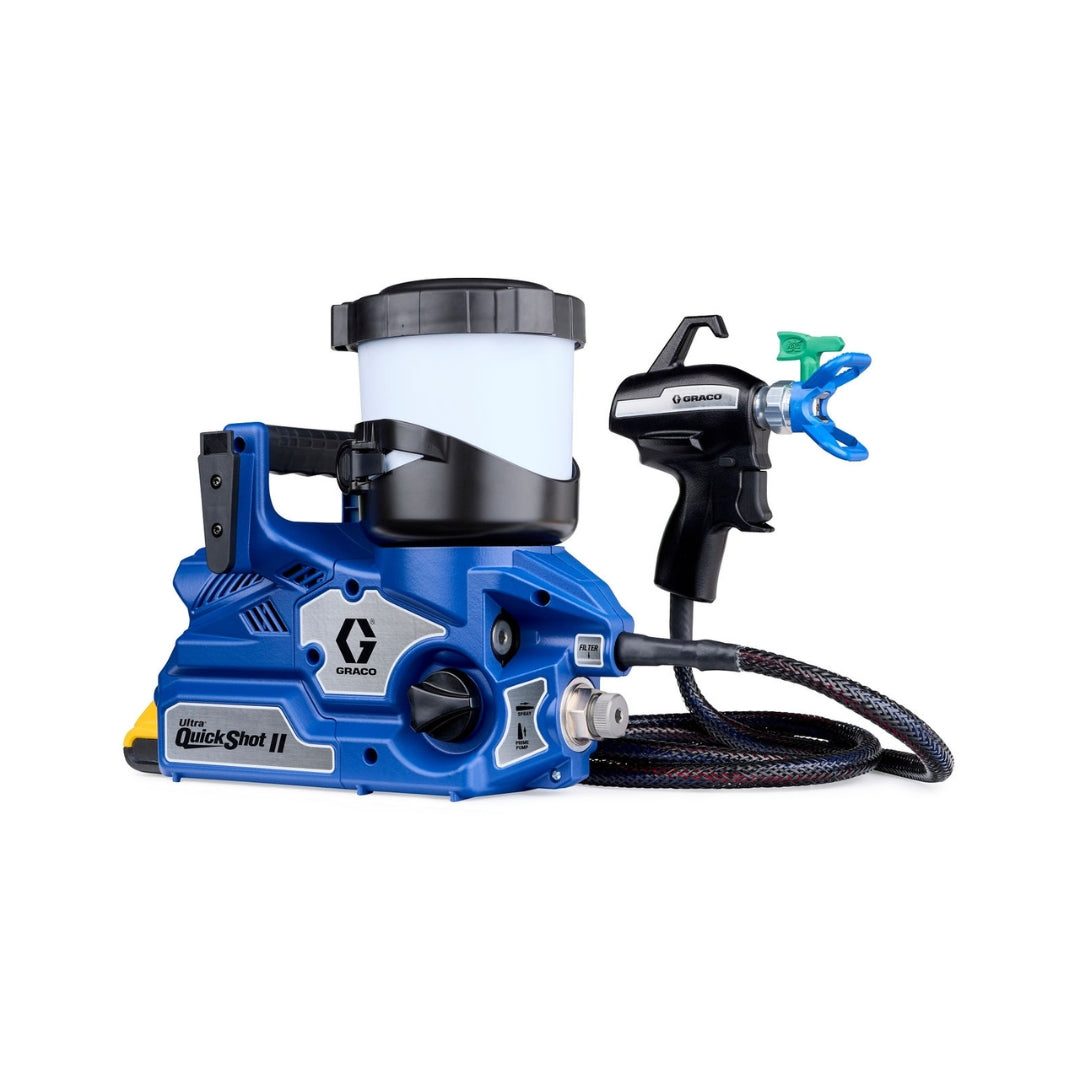

| Ultra QuickShot II 26E006 | 20V DEWALT, dos baterías | 2,000 psi | 0.016 pulg. | No publicado | 6.4 lb | Armarios, puertas, molduras, aleros, canalones; recubrimientos a base de agua, solvente e inflamables |
| Ultra 490 XT con soporte 19D519 | 120 V eléctrico, 1.3 HP | 3,300 psi | 0.025 pulg. | 0.7 GPM | 31 lb | Paredes, techos, molduras, puertas, armarios |
Con 31 lb, el 490 XT con soporte es lo suficientemente ligero para subirlo a una camioneta o llevarlo por las escaleras.
Con cable, inalámbrico o UltraMAX
El Ultra con cable necesita una toma de corriente, pero no tiene batería que cargar. El Ultra inalámbrico y el UltraMAX funcionan con baterías 20V DEWALT MAX. Graco indica que una batería pulveriza aproximadamente 1 galón por carga y tarda 35 minutos en cargarse, por lo que una segunda batería es importante en trabajos más grandes. Graco incluye dos baterías con el UltraMAX y el QuickShot II.
El UltraMAX añade el ajuste de presión ProControl II y se entrega con boquillas 210 y 514. El Ultra inalámbrico incluye una boquilla RAC X FF LP 514. Los tres portátiles utilizan bolsas FlexLiner de 32 oz, y los modelos inalámbricos también aceptan bolsas de 42 oz que se venden por separado.
Compare los pulverizadores portátiles en existencia
Explore la gama airless portátil, incluidos los modelos Ultra y QuickShot.
Configuración y primera pulverización
Estos pasos siguen el manual del propietario del Ultra inalámbrico de Graco (3A4476). Lea primero el manual de su modelo específico, ya que los pasos difieren.
- Inserte una bolsa FlexLiner en el soporte de la copa, apriete la tapa y llene la copa a través del embudo con filtro.
- Verifique que la perilla de cebado apunte hacia PRIME, luego instale la batería o enchufe el modelo con cable.
- Abra la tapa VacuValve y apriete la bolsa hasta que no queden burbujas de aire. Siga apretando mientras presiona el gatillo durante 10 segundos, luego cierre la tapa.
- Ajuste el control de velocidad al nivel más bajo y pruebe en un trozo de cartón. Auméntelo gradualmente hasta que el patrón sea uniforme.
- Mantenga el pulverizador de 10 a 12 pulgadas de la superficie y mantenga pasadas uniformes.
Para aliviar la presión, gire la perilla de cebado hacia PRIME. Haga esto antes de detenerse, limpiar una boquilla o realizar cualquier mantenimiento.
Para el Ultra 490 XT, el manual de Graco (3A9095) requiere usar una manguera de al menos 25 pies y un cable de extensión de 12 AWG o superior. También indica llenar el puerto de líquido del sello de garganta cada día que pulverice, y lavar con agua o aguarrás hasta que el fluido salga claro.
Boquillas, filtros y piezas de la bomba
Los portátiles solo aceptan boquillas de hasta 0.016 pulg. Para acabados lisos, las boquillas RAC X FF LP (acabado fino de baja presión) de Graco son las ideales, y la tienda cuenta con las boquillas RAC X FFLP. La numeración de las boquillas de Graco es general: el primer dígito duplicado es el ancho del abanico en pulgadas, y los dos últimos dígitos son la apertura en milésimas de pulgada.
El manual de los portátiles de Graco empareja los filtros con el tamaño de la boquilla. Las boquillas de 0.014 pulg. y mayores son para pintura y usan el filtro de bomba negro. Las boquillas de 0.012 pulg. y menores son para tinte y usan el filtro azul. Los filtros de boquilla para portátil Ultra de repuesto vienen en paquetes de 3.
Si una boquilla deja de funcionar bien, la colección de boquillas airless tiene reemplazos. Graco indica que las boquillas deben limpiarse o guardarse en líquido limpiador justo después de su uso para que el material no se seque en ellas.
Bombas de repuesto Triax II
Los portátiles Ultra utilizan una bomba de triple pistón Triax II con ProConnect, el sistema de reemplazo de bomba en el lugar de trabajo de Graco. Cada modelo utiliza una bomba diferente:
- 17P185 se adapta al Ultra con cable 17M359.
- 17P186 se adapta al Ultra inalámbrico 17M363.
- 17P187 se adapta al UltraMAX inalámbrico 17M367.
El manual del kit de reemplazo de Graco (3A4788) cubre el cambio. Compruebe el estado del inventario en las páginas de productos antes de planificar una reparación.
Para el Ultra QuickShot II, la tienda cuenta con filtros de malla para QuickShot y QuickShot II. Para una bomba QuickShot, consulte a nuestro equipo para confirmar la pieza adecuada para su modelo.
¿Necesita una boquilla, filtro o bomba?
Encuentre piezas de reparación y accesorios Graco para su pulverizador.
Limpieza y almacenamiento en invierno
No deje agua en el pulverizador. El manual del portátil de Graco indica que el agua residual corroerá y dañará la bomba, y que el daño a la bomba ocurrirá si el fluido se congela dentro de ella.
Limpieza del portátil
- Alivie la presión, luego retire el conjunto de la copa y el filtro de la bomba y lave las piezas con agua tibia.
- Llene una copa limpia hasta la mitad con líquido limpiador. Hágalo circular apretando el gatillo con el pulverizador boca abajo durante 15 segundos en el nivel de velocidad 10.
- Rellene y pulverice líquido limpiador en la posición UNCLOG durante 15 segundos. Repita según sea necesario.
- Limpie la boquilla y el protector con un cepillo de dientes.
Almacenamiento en invierno
- Con el pulverizador boca abajo, vierta aproximadamente 2 oz de Graco Pump Armor en la abertura de la bomba.
- Coloque el conjunto de la copa y presione el gatillo hasta que el líquido salga por la boquilla, aproximadamente 1 segundo.
- Gire la válvula de cebado a PRIME y de nuevo a SPRAY.
Graco proporciona un rango de almacenamiento de 32 a 113°F (0 a 45°C) y un rango de funcionamiento de 40 a 90°F (4 a 32°C). En un invierno canadiense, esto significa que el pulverizador debe guardarse en un garaje, camión o cobertizo climatizado. El rango de operación también es importante: Graco califica el portátil para pulverizar entre 40 y 90°F.
El QuickShot II cuenta con el modo Quick Flush de Graco, que según Graco limpia 2 veces más rápido, y un rango de almacenamiento de 32 a 113°F. Para el 490 XT, siga los pasos de descarga y sello de garganta en el manual 3A9095.
Errores comunes
- Usar una boquilla demasiado grande. Los portátiles llegan hasta 0.016 pulg. Las imprimaciones espesas y los recubrimientos pesados requieren el 490 XT, que acepta boquillas hasta 0.025 pulg.
- Omitir la prueba en cartón. Ajuste primero la presión o velocidad en un trozo de desecho, luego auméntela hasta que el patrón sea uniforme.
- Mangueras cortas en el 490 XT. Graco indica no pulverizar con una manguera de menos de 25 pies.
- Dejar pintura o agua en la bomba. Lave justo después del uso y termine con Pump Armor antes de almacenar.
- Comprar para el tamaño de trabajo incorrecto. Los portátiles son para proyectos pequeños. Graco recomienda aproximadamente 50 galones de uso al año para el Ultra con cable.
¿No está seguro de qué modelo encaja? Pregunte a nuestro equipo y díganos qué es lo que más pinta.
Preguntas frecuentes
1¿Cuál es la diferencia entre el Graco Ultra con cable y el Ultra inalámbrico?
Ambos son pulverizadores airless portátiles de 5 lb con un máximo de 2,000 psi y una boquilla máxima de 0.016 pulg. El modelo con cable 17M359 se enchufa a una toma de 120 V. El modelo inalámbrico 17M363 funciona con una batería 20V DEWALT MAX de 2 Ah.
2¿Cuál es la boquilla más grande que puede usar un Graco Ultra portátil?
Graco indica 0.016 pulg. como el tamaño máximo de boquilla para el Ultra con cable, Ultra inalámbrico, UltraMAX inalámbrico y QuickShot II.
3¿Cuánta pintura pulverizará una batería?
Graco indica que el Ultra inalámbrico pulveriza aproximadamente 1 galón por carga, y el QuickShot II pulveriza hasta 1 galón con cada batería. La carga tarda 35 minutos en los modelos Ultra inalámbricos.
4¿Qué bomba Triax II va con mi pulverizador?
La 17P185 se adapta al Ultra con cable 17M359, la 17P186 se adapta al Ultra inalámbrico 17M363, y la 17P187 se adapta al UltraMAX inalámbrico 17M367.
5¿Puedo almacenar mi pulverizador Graco en un garaje frío en invierno?
El manual del portátil de Graco da un rango de almacenamiento de 32 a 113°F (0 a 45°C) y advierte que se producirán daños en la bomba si el líquido se congela. Lave el pulverizador, agregue Pump Armor y guárdelo en interiores.
6¿Qué es Pump Armor y lo necesito?
Pump Armor es el fluido de preservación de bombas de Graco. Los pasos de almacenamiento portátil de Graco requieren aproximadamente 2 oz en la bomba después de la limpieza, y el manual advierte que el agua dejada en el pulverizador corroerá la bomba.
7¿Es un portátil suficiente para pintar toda una casa?
Graco describe los portátiles Ultra para trabajos pequeños. Para paredes y techos de una casa entera, el Ultra 490 XT entrega hasta 0.7 GPM a hasta 3,300 psi y acepta boquillas de hasta 0.025 pulg.
8¿Debo usar boquillas FFLP en un Ultra portátil?
Graco enumera las SwitchTips RAC X FF LP (acabado fino de baja presión) para los portátiles Ultra. El Ultra inalámbrico incluye una boquilla FF LP 514, y el UltraMAX incluye boquillas 210 y 514.
